螺杆式冷冻机

序号	采购操作
1

Description
Performance parameter

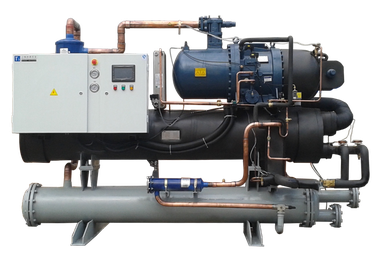

产品名称：BT系列水冷螺杆式冷冻机	品牌：冰通	电源：380V-50HZ-3P
冷却方式：水冷	制冷剂：R22	冷冻介质：盐水或乙二醇水溶液/-10℃~-20出水
压缩机：半封闭/螺杆式/汉钟	冷凝器：壳管式（铸铁Q235+直列紫铜管）	冷冻介质：壳管式（铸铁Q235+0.7mm直列紫铜/铝黄铜管）
控制方式：PLC+触控屏	控制器：西门子PLC	冷冻介质：施耐德
产品规格：（单压缩机制冷量）57~580KW （双压缩机制冷量）114~1160KW

中温制冷机包含BTLYS-xxS(D)J氯化钙盐水介质和BTLYC-xxS(D)J二醇介质，可控温度-8℃~-22℃范围。采用水冷冷却方式，设备运行效率更高。

■ 机组概述
BT系列螺杆式冷水机/冷冻机组选用半封螺杆式压缩机无故障运行可达8-10年之久；全自动化控制，实行无人职守；并配以优质的经济节能器，提高机组性能。作为冰通公司的主打产品，它是通过多年技术积累的丰硕成果。经过了多年的市场验证，并获得广大用户认可、创造出优异的成绩。

■ 配置部件
压缩机：采用5：6非对称双螺杆式转子半封闭压缩机，电机、压缩机一体化无渗漏设计；
冷凝器：选用内螺纹换热管高效壳管式冷凝器；
蒸发器：壳管式蒸发器，结构紧凑换热效果好；可选用紫铜、黄铜、不锈钢以及钛合金等材质确保机器经济效能和使用安全；
膨胀阀：艾默生或丹佛斯等国际知名品牌电磁膨胀阀平衡流口型式，不受冷凝压力影响；
电控系统：西门子PLC控制器+数字模拟触摸式人机界面实现全自动化控制，故障自动报停全方位保护；
保护系统：高低压保护、防水、防热保护(双重)、安全阀、过载保护、欠相、逆相、欠电压、过电压、水流保护等多重保护使机组运行更安全；
制冷剂：主要以R22制冷剂为主并可选R134A、R407C、R404A等多种环保制冷剂；
电源配置：标配3P-380V-50HZ可选110V-480V，50-60HZ等不同电源。

■ 主要应用
BT系列箱式冷水机用途十分广泛，适用于空调、注塑、型材、管材、电镀、涂装、电子、医药、
化工、食品饮料、粮油加工、太阳能光伏以及冷冻冷藏等众多行业领域。

型号BTLYS-xxSJ			100B			140B			180B			200B			230B			260B			300B
冰水出水温度			-10℃	-15℃	-20℃	-10℃	-15℃	-20℃	-10℃	-15℃	-20℃	-10℃	-15℃	-20℃	-10℃	-15℃	-20℃	-10℃	-15℃	-20℃	-10℃	-15℃	-20℃
名义制冷量		kW	57	46	37	77	63	50	102	82	66	111	89	72	135	109	87	148	120	96	177	141	113
		10⁴kcal/h	4.9	4.0	3.2	6.6	5.4	4.3	8.8	7.1	5.7	9.5	7.7	6.2	11.6	9.4	7.5	12.7	10.3	8.3	15.2	12.1	9.7
		RT	16.2	13.1	10.5	21.9	17.9	14.2	29.0	23.3	18.8	31.6	25.3	20.5	38.4	31.0	24.7	42.1	34.1	27.3	50.3	40.1	32.1
控制方式			PLC可编程控制器、触摸屏全自动控制
电源			380V-3PH-50Hz
启动方式			Y-△启动
单压缩机能量控制			0-33%-66%-100%									0-25%-50%-75%-100%
压缩机	型式		5-6非对称半封闭双螺杆压缩机
	数量		1			1			1			1			1			1			1
	输入功率	kW	22.2	21.5	20.8	29.3	28.3	27.4	36.7	35.5	34.4	40.3	39.0	37.7	49.0	47.4	45.9	53.4	51.7	50.0	60.1	58.2	56.3
	额定电流	A	38.4	37.3	36.3	51.0	49.6	48.3	65.0	63.2	61.6	70.3	68.4	66.4	81.2	78.5	76.0	91.2	88.6	85.9	103.6	100.7	97.9
	最大电流	A	69			91			121			128			153			171			193
蒸发器	形式		高效壳管干式蒸发器
	配管管径	DN	65			65			80			80			80			80			80
	水流量	m3/h	13.6			18.4			24.4			26.5			32.3			35.4			42.3
	水压降	kpa	48			50			50			55			55			60			60
冷凝器	形式		高效壳管式冷凝器
	配管管径	DN	65			65			80			80			80			80			80
	水流量	m3/h	20.5			27.5			35.8			39.1			47.5			52.0			61.0
	水压降	kpa	48			50			50			54			54			60			60
制冷剂	型号		R22
外形尺寸	长	mm	2130			2400			2580			2650			2800			3000			3000
	宽	mm	900			900			900			900			900			900			1100
	高	mm	1370			1510			1560			1560			1670			1730			1730
机组略重		Kg	850			920			1080			1420			1610			1690			1760
运行重量		Kg	925			1025			1215			1570			1790			1885			1985

型号BTLYS-xxSJ			310B			340B			370B			410B			470B			510B			550B
冰水出水温度			-10℃	-15℃	-20℃	-10℃	-15℃	-20℃	-10℃	-15℃	-20℃	-10℃	-15℃	-20℃	-10℃	-15℃	-20℃	-10℃	-15℃	-20℃	-10℃	-15℃	-20℃
名义制冷量		kW	187	149	120	202	163	133	218	177	142	240	195	156	290	232	186	306	245	196	335	268	215
		10⁴kcal/h	16.1	12.8	10.3	17.4	14.0	11.4	18.7	15.2	12.2	20.6	16.8	13.4	24.9	20.0	16.0	26.3	21.1	16.9	28.8	23.0	18.5
		RT	53.2	42.4	34.1	57.4	46.4	37.8	62.0	50.3	40.4	68.3	55.5	44.4	82.5	66.0	52.9	87.0	69.7	55.7	95.3	76.2	61.1
控制方式			PLC可编程控制器、触摸屏全自动控制
电源			380V-3PH-50Hz
启动方式			Y-△启动
单压缩机能量控制			0-25%-50%-75%-100%
压缩机	型式		5-6非对称半封闭双螺杆压缩机
	数量		1			1			1			1			1			1			1
	输入功率	kW	63.2	61.2	59.2	69.6	67.3	65.2	75.9	73.5	71.1	84.4	81.7	79.1	98.0	94.9	91.8	103.5	100.2	97.0	112.2	108.5	105.1
	额定电流	A	108.3	105.2	102.2	121.1	117.9	114.7	130.0	126.5	123.2	142.0	137.7	133.8	164.3	159.5	154.7	177.1	172.1	167.2	190.3	184.8	179.5
	最大电流	A	203			220			241			268			310			336			355
蒸发器	形式		高效壳管干式蒸发器
	配管管径	DN	100			100			100			100			125			125			125
	水流量	m3/h	44.7			48.3			52.1			57.3			69.3			73.1			80.0
	水压降	kpa	62			65			65			68			68			74			76
冷凝器	形式		高效壳管式冷凝器
	配管管径	DN	100			100			100			100			125			125			125
	水流量	m3/h	64.4			70.0			75.8			83.7			99.9			105.4			115.0
	水压降	kpa	62			65			65			66			68			72			72
制冷剂	型号		R22
外形尺寸	长	mm	3100			3100			3100			3100			3350			3350			3350
	宽	mm	1100			1100			1100			1100			1100			1100			1100
	高	mm	1790			1830			1830			1930			1930			1980			2100
机组略重		Kg	1810			1880			1980			2170			2330			2450			2570
运行重量		Kg	2050			2150			2265			2485			2705			2840			3005

型号BTLYS-xxSJ			580B			620B			710B			790B			830B			930B
冰水出水温度			-10℃	-15℃	-20℃	-10℃	-15℃	-20℃	-10℃	-15℃	-20℃	-10℃	-15℃	-20℃	-10℃	-15℃	-20℃	-10℃	-15℃	-20℃
名义制冷量		kW	363	290	233	377	301	242	439	351	282	482	386	309	515	412	330	580	464	372
		10⁴kcal/h	31.2	24.9	20.0	32.4	25.9	20.8	37.8	30.2	24.3	41.5	33.2	26.6	44.3	35.4	28.4	49.9	39.9	32.0
		RT	103.2	82.5	66.3	107.2	85.6	68.8	124.9	99.8	80.2	137.1	109.8	87.9	146.5	117.2	93.9	165.0	132.0	105.8
控制方式			PLC可编程控制器、触摸屏全自动控制
电源			380V-3PH-50Hz
启动方式			Y-△启动
单压缩机能量控制			0-25%-50%-75%-100%
压缩机	型式		5-6非对称半封闭双螺杆压缩机
	数量		1			1			1			1			1			1
	输入功率	kW	120.7	116.8	113.1	124.6	120.6	116.7	146.4	141.7	137.2	162.4	157.2	152.1	172.5	166.9	161.6	190.2	184.0	178.1
	额定电流	A	203.6	197.6	191.8	208.1	202.1	196.4	244.9	237.6	230.6	271.2	263.5	256.1	287.7	279.1	270.8	318.5	309.2	300.4
	最大电流	A	377			393			453			498			534			620
蒸发器	形式		高效壳管干式蒸发器
	配管管径	DN	125			150			150			150			150			150
	水流量	m3/h	86.7			90.1			104.9			115.1			123.0			138.6
	水压降	kpa	76			76			78			78			78			80
冷凝器	形式		高效壳管式冷凝器
	配管管径	DN	125			150			150			150			150			150
	水流量	m3/h	124.4			128.9			149.6			164.8			175.8			197.9
	水压降	kpa	74			74			74			76			76			76
制冷剂	型号		R22
外形尺寸	长	mm	3350			3570			3570			3570			3650			3650
	宽	mm	1100			1100			1100			1100			1100			1100
	高	mm	2100			2160			2160			2160			2160			2160
机组略重		Kg	2650			2740			3410			3680			3800			3900
运行重量		Kg	3115			3220			3965			4295			4460			4650

型号BTLYS-xxD.J			200B			280B			360B			400B			460B			520B			600B
冰水出水温度			-10℃	-15℃	-20℃	-10℃	-15℃	-20℃	-10℃	-15℃	-20℃	-10℃	-15℃	-20℃	-10℃	-15℃	-20℃	-10℃	-15℃	-20℃	-10℃	-15℃	-20℃
名义制冷量		kW	114	92	74	154	126	100	204	164	132	222	178	144	270	218	174	296	240	192	354	282	226
		10⁴kcal/h	9.8	7.9	6.4	13.2	10.8	8.6	17.5	14.1	11.4	19.1	15.3	12.4	23.2	18.7	15.0	25.5	20.6	16.5	30.4	24.3	19.4
		RT	32.4	26.2	21.0	43.8	35.8	28.4	58.0	46.6	37.5	63.1	50.6	41.0	76.8	62.0	49.5	84.2	68.3	54.6	100.7	80.2	64.3
控制方式			PLC可编程控制器、触摸屏全自动控制
电源			380V-3PH-50Hz
启动方式			Y-△启动
单压缩机能量控制			0-33%-66%-100%									0-25%-50%-75%-100%
压缩机	型式		5-6非对称半封闭双螺杆压缩机
	数量		2			2			2			2			2			2			2
	输入功率	kW	44.4	43.0	41.6	58.6	56.6	54.8	73.4	71.0	68.8	80.6	78.0	75.4	98.0	94.8	91.8	106.8	103.4	100.0	120.2	116.4	112.6
	额定电流	A	76.8	74.6	72.6	102.0	99.2	96.6	130.0	126.4	123.2	140.6	136.8	132.8	162.4	157.0	152.0	182.4	177.2	171.8	207.2	201.4	195.8
	最大电流	A	138			182			242			256			306			342			386
蒸发器	形式
	配管管径	DN	80			100			100			100			100			100			125
	水流量	m3/h	27.2			36.8			48.7			53.0			64.5			70.7			84.6
	水压降	kpa	46			50			52			56			58			62			64
冷凝器	形式
	配管管径	DN	80			100			100			100			125			125			125
	水流量	m3/h	41.1			55.1			71.6			78.1			95.0			104.0			122.1
	水压降	kpa	46			48			50			54			56			60			60
制冷剂	型号		R22
外形尺寸	长	mm	2550			3200			3200			3200			3350			3350			3800
	宽	mm	900			900			1100			1100			1300			1300			1300
	高	mm	1550			1610			1550			1550			1860			1890			1900
机组略重		Kg	1630			1770			2070			2740			3080			3240			3370
运行重量		Kg	1780			1980			2340			3025			3440			3630			3820

型号BTLYS-xxD.J			620B			680B			740B			820B			940B			1020B			1100B
冰水出水温度			-10℃	-15℃	-20℃	-10℃	-15℃	-20℃	-10℃	-15℃	-20℃	-10℃	-15℃	-20℃	-10℃	-15℃	-20℃	-10℃	-15℃	-20℃	-10℃	-15℃	-20℃
名义制冷量		kW	374	298	240	404	326	266	436	354	284	480	390	312	580	464	372	612	490	392	670	536	430
		10⁴kcal/h	32.2	25.6	20.6	34.7	28.0	22.9	37.5	30.4	24.4	41.3	33.5	26.8	49.9	39.9	32.0	52.6	42.1	33.7	57.6	46.1	37.0
		RT	106.4	84.8	68.3	114.9	92.7	75.7	124.0	100.7	80.8	136.5	110.9	88.7	165.0	132.0	105.8	174.1	139.4	111.5	190.5	152.4	122.3
控制方式			PLC可编程控制器、触摸屏全自动控制
电源			380V-3PH-50Hz
启动方式			Y-△启动
单压缩机能量控制			0-25%-50%-75%-100%
压缩机	型式		5-6非对称半封闭双螺杆压缩机
	数量		2			2			2			2			2			2			2
	输入功率	kW	126.4	122.4	118.4	139.2	134.6	130.4	151.8	147.0	142.2	168.8	163.4	158.2	196.0	189.8	183.6	207.0	200.4	194.0	224.4	217.0	210.2
	额定电流	A	216.6	210.4	204.4	242.2	235.8	229.4	260.0	253.0	246.4	284.0	275.4	267.6	328.6	319.0	309.4	354.2	344.2	334.4	380.6	369.6	359.0
	最大电流	A	406			440			482			536			620			672			710
蒸发器	形式
	配管管径	DN	125			150			150			150			150			150			150
	水流量	m3/h	89.3			96.5			104.2			114.7			138.6			146.2			160.1
	水压降	kpa	66			66			68			68			70			72			74
冷凝器	形式
	配管管径	DN	125			150			150			150			150			150			200
	水流量	m3/h	128.8			139.9			151.5			167.3			199.7			210.8			230.0
	水压降	kpa	62			62			62			62			64			64			64
制冷剂	型号		R22
外形尺寸	长	mm	3800			3850			3850			3850			4150			4150			4150
	宽	mm	1300			1300			1300			1300			1300			1300			1500
	高	mm	1900			1960			1960			2010			2080			2130			2250
机组略重		Kg	3470			3610			3800			4170			4480			4720			4930
运行重量		Kg	3950			4135			4370			4800			5230			5500			5785

型号BTLYS-xxD.J			1160B			1240B			1420B			1580B			1660B			1860B
冰水出水温度			-10℃	-15℃	-20℃	-10℃	-15℃	-20℃	-10℃	-15℃	-20℃	-10℃	-15℃	-20℃	-10℃	-15℃	-20℃	-10℃	-15℃	-20℃
名义制冷量		kW	726	580	466	754	602	484	878	702	564	964	772	618	1030	824	660	1160	928	744
		10⁴kcal/h	62.4	49.9	40.1	64.8	51.8	41.6	75.5	60.4	48.5	82.9	66.4	53.1	88.6	70.9	56.8	99.8	79.8	64.0
		RT	206.5	165.0	132.5	214.4	171.2	137.6	249.7	199.6	160.4	274.2	219.6	175.8	292.9	234.3	187.7	329.9	263.9	211.6
控制方式			PLC可编程控制器、触摸屏全自动控制
电源			380V-3PH-50Hz
启动方式			Y-△启动
单压缩机能量控制			0-25%-50%-75%-100%
压缩机	型式		5-6非对称半封闭双螺杆压缩机
	数量		2			2			2			2			2			2
	输入功率	kW	241.4	233.6	226.2	249.2	241.2	233.4	292.8	283.4	274.4	324.8	314.4	304.2	345.0	333.8	323.2	380.4	368.0	356.2
	额定电流	A	407.2	395.2	383.6	416.2	404.2	392.8	489.8	475.2	461.2	542.4	527.0	512.2	575.4	558.2	541.6	637.0	618.4	600.8
	最大电流	A	754			786			906			996			1068			1240
蒸发器	形式
	配管管径	DN	150			150			200			200			200			200
	水流量	m3/h	173.4			180.1			209.7			230.3			246.1			277.1
	水压降	kpa	74			76			78			80			82			82
冷凝器	形式
	配管管径	DN	200			200			200			200			200			250
	水流量	m3/h	248.7			257.8			299.3			329.6			351.5			395.7
	水压降	kpa	66			66			66			68			68			68
制冷剂	型号		R22
外形尺寸	长	mm	4150			4200			4520			4785			4785			4785
	宽	mm	1500			1500			1500			1500			1500			1500
	高	mm	2250			2300			2300			2380			2380			2500
机组略重		Kg	5080			5250			6550			7060			7290			7480
运行重量		Kg	6010			6210			7660			8305			8625			8965

〖Shanghai Bingtong〗BTLYS(C)水冷螺杆式冷冻机（中低温），稳定、可靠！
