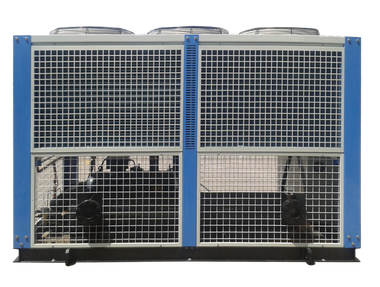

产品名称: BT系列风冷螺杆式冷水机组 品牌: 冰通 电源: 380V-50HZ-3P
冷却方式: 风冷 制冷剂: R22 冷冻介质: 水 / 7℃出水
压缩机: 半封闭/螺杆式/汉钟 冷凝器: 翅片式(铝薄+紫铜管) 蒸发器: 壳管式(铁Q235+0.7mm直列铜管)
控制方式: PLC+触控屏 控制器: 西门子 主电器: 施耐德
产品规格: (单压缩机名义制冷量)84~489KW  (双压缩机名义制冷量)168~978KW

BTLF-xxS(D)K系列风冷螺杆式冷冻水进出水温度12℃/7℃采用螺杆式压缩机,风冷冷凝器结构无需再配冷却塔、冷却水泵,环保节约水源。壳管式冷凝器换热效率高。

机组概述

BT系列螺杆式冷水机/冷冻机组选用半封螺杆式压缩机无故障运行可达8-10年之久;全自动化控制,实行无人职守;并配以优质的经济节能器,提高机组性能。作为冰通公司的主打产品,它是通过多年技术积累的丰硕成果。经过了多年的市场验证,并获得广大用户认可、创造出优异的成绩。



配置部件

压  缩  机:采用5:6非对称双螺杆式转子半封闭压缩机,电机、压缩机一体化无渗漏设计;

冷  凝  器:选用翅片式冷凝器,亲水铝箔内螺纹换热管;

蒸  发  器:壳管式蒸发器,结构紧凑换热效果好;可选用紫铜、黄铜、不锈钢以及钛合金等材质确保机器经济效能和使用安全;

膨  胀  阀:艾默生或丹佛斯等国际知名品牌电磁膨胀阀平衡流口型式,不受冷凝压力影响;

电控系统:西门子PLC控制器+数字模拟触摸式人机界面实现全自动化控制,故障自动报停全方位保护;

保护系统:高低压保护、防水、防热保护(双重)、安全阀、过载保护、欠相、逆相、欠电压、过电压、水流保护等多重保护使机组运行更安全;

制  冷  剂:主要以R22制冷剂为主并可选R134A、R407C、R404A等多种环保制冷剂;

电源配置:标配3P-380V-50HZ可选110V-480V,50-60HZ等不同电源



主要应用

BT系列箱式冷水机用途十分广泛,适用于空调、注塑、型材、管材、电镀、涂装、电子、医药、化工、食品饮料、粮油加工、太阳能光伏以及冷冻冷藏等众多行业领域。

型号BTLF-xxSK 100B 140B 180B 200B 230B 260B 300B 310B 340B 370B 410B 470B 510B 550B
名义制冷量 kW 84 114 150 164 205 219 258 273 298 323 355 423 447 489
104kcal/h 7.2 9.8 12.9 14.1 17.6 18.8 22.2 23.5 25.6 27.8 30.5 36.4 38.4 42.1
RT 23.9 32.4 42.7 46.6 58.3 62.3 73.4 77.6 84.8 91.9 101.0 120.3 127.1 139.1
控制方式 PLC可编程控制器、触摸屏全自动控制
电源 380V-3PH-50Hz
启动方式 Y-△启动
能量控制 0-33%-66%-100% 0-25%-50%-75%-100%
整机功率 kW 31.3 43.1 52.4 55.2 68.6 73.1 83.3 88.2 96.1 104.0 116.4 134.7 141.5 153.8
整机运转电流 A 53.5 75.4 92.8 104.4 130.9 138.3 154.4 165.5 179.2 191.7 212.1 247.8 261.7 280.8
压缩机 型式 5-6非对称半封闭双螺杆压缩机
数量 1 1 1 1 1 1 1 1 1 1 1 1 1 1
制冷功率 kW 27.7 36.5 45.8 50.2 62.0 66.5 74.9 78.8 86.7 94.6 105.2 122.2 129.0 139.8
制冷电流 A 46.6 63.7 81.1 88.2 108.1 115.5 130.4 136.7 150.4 162.9 180.1 209.4 223.3 240.8
蒸发器 形式 高效壳管干式蒸发器
配管管径 DN 65 65 80 80 80 100 100 100 100 100 100 125 125 125
水流量 m3/h 14.4 19.6 25.8 28.2 35.3 37.7 44.4 47.0 51.3 55.6 61.1 72.8 76.9 84.1
水压降 kpa 40 44 46 48 50 52 54 56 58 60 62 62 62 64
冷凝器 形式 进口高效铜管与铝箔紧密胀接型翅片式热交换器
风量 m3/h 35421 47725 62090 67925 84668 90535 105566 111559 121992 132425 145934 172888 182655 199398
冷凝
风扇
数量 SET 6 6 6 6 6 6 6 6 6 6 8 8 8 10
功率 kW 0.60 1.10 1.10 0.83 1.10 1.10 1.40 1.56 1.56 1.56 1.40 1.56 1.56 1.40
电流 A 1.2 2.0 2.0 2.7 3.8 3.8 4.0 4.8 4.8 4.8 4.0 4.8 4.8 4.0
制冷剂 型号 R22
外形
尺寸
mm 2550 2800 2800 2900 2900 3000 3000 3100 3400 3600 3900 4200 4500 4500
mm 1750 1750 1750 1750 2000 2100 2100 2200 2200 2200 2200 2200 2200 2200
mm 2000 2200 2200 2200 2200 2450 2450 2500 2500 2500 2500 2500 2500 2500
机组略重 Kg 1850 2000 2200 2450 2600 2800 3000 3250 3450 3750 4000 4250 4500 4700
运行重量 Kg 1870 2030 2230 2490 2650 2850 3060 3310 3520 3820 4080 4340 4600 4810




型号BTLF-xxDK 200B  280B  360B  400B  460B  520B  600B  620B  680B  740B  820B  940B  1020B 1100B
名义制冷量 kW 168 228 300 328 410 438 516 546 596 646 710 846 894 978
104kcal/h 14.4 19.6 25.8 28.2 35.3 37.7 44.4 47.0 51.3 55.6 61.1 72.8 76.9 84.1
RT 47.8 64.8 85.3 93.3 116.6 124.6 146.8 155.3 169.5 183.7 201.9 240.6 254.3 278.1
控制方式 PLC可编程控制器、触摸屏全自动控制
电源 380V-3PH-50Hz
启动方式 Y-△启动
能量控制 0-33%-66%-100% 0-25%-50%-75%-100%
整机功率 kW 59.6 82.4 104.8 110.4 137.2 146.2 166.6 176.3 192.1 207.9 232.8 269.4 283.0 307.6
整机运转电流 A 107.0 156.2 185.6 208.8 261.8 276.6 308.8 331.0 358.4 383.4 424.2 495.6 523.4 561.6
压缩机 型式 5-6非对称半封闭双螺杆压缩机
数量 2 2 2 2 2 2 2 2 2 2 2 2 2 2
制冷功率 kW 55.4 73.0 91.6 100.4 124.0 133.0 149.8 157.6 173.4 189.2 210.4 244.4 258.0 279.6
制冷电流 A 93.2 127.4 162.2 176.4 216.2 231.0 260.8 273.4 300.8 325.8 360.2 418.8 446.6 481.6
蒸发器 形式 高效壳管干式蒸发器
配管管径 DN 80 80 100 100 100 125 125 125 125 125 125 150 150 150
水流量 m3/h 28.9 39.2 51.6 56.4 70.5 75.3 88.8 93.9 102.5 111.1 122.1 145.5 153.8 168.2
水压降 kpa 46 50 52 56 58 62 64 66 68 68 72 74 74 76
冷凝器 形式 进口高效铜管与铝箔紧密胀接型翅片式热交换器
风量 m3/h 70842 95450 124180 135850 169336 181069 211131 223118 243984 264850 291867 345776 365310 398796
冷凝
风扇
数量 SET 6 6 12 12 12 12 12 12 12 12 16 16 16 20
功率 kW 0.7 1.6 1.1 0.8 1.1 1.1 1.4 1.6 1.6 1.6 1.4 1.6 1.6 1.4
电流 A 2.3 4.8 2.0 2.7 3.8 3.8 4.0 4.8 4.8 4.8 4.0 4.8 4.8 4.0
制冷剂 型号 R22
外形
尺寸
mm 2950 3300 3450 5800 5800 6000 6000 6200 6800 7200 7800 8400 9000 9000
mm 2200 2200 2200 1750 2000 2100 2100 2200 2200 2200 2200 2200 2200 2200
mm 2000 2000 2250 2200 2200 2450 2450 2500 2500 2500 2500 2500 2500 2500
机组略重 Kg 3700 4000 4400 4600 4900 5600 6100 6500 7000 7500 8100 8600 9100 9700
运行重量 Kg 3740 4050 4470 4670 4990 5700 6220 6620 7130 7640 8260 8790 9300 9920
