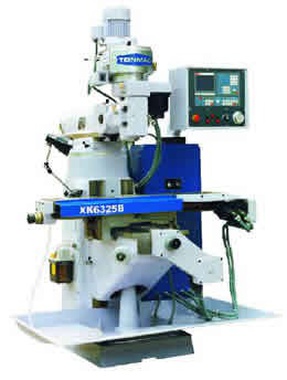

数控摇臂万能铣床 XK6325B




用途
本机床属三座标数控铣床,选配适用可靠数控系统,能完成铣、镗、钻等切削运动,可在没有模具的情况下完成凸轮、样板、模具等形状复杂零件的加工。

结构特点
1、主轴采用机械无级调速。
2、进给系统由交流伺服电机驱动。
3、滑动面优质贴塑与淬硬磨削导轨配合,具有良好耐磨性及伺服性。
4、配有主轴快换螺母换刀装置。
5、根据需要可加配第四轴

名称 单位
X轴行程 mm 670
Y轴行程 mm 340
Z 轴行程 mm 100
上下升降(手动) mm 400
主轴端面至工作台中心距离 mm 30-430
工作台
工作台面积 mm² 1120×250
工作台最大承重 kg 300
T型槽数及宽度 mm 3×14H8
主轴
主轴最高转速 r/min 65-4760
主轴孔锥度 - R8
进给率
X/Y/Z轴快速位移 m/min 4.8/4.8/5
最大切削进给率 mm/min 3
电机
主轴电机 kw 1.3/1.8
X/Y/Z电机 kw 3.57
冷泵电机 kw 40
精度(JIS标准)
定位精度 mm 0.013/0.015
重复定位精度 mm 0.005/0.006
机床尺寸
机床总高 mm 2140
占地面积(长×宽) mm 1405×1712
机床重量 Kg 1800
电力需求 kw 6
